WatchDog 详解

源码基于：Android R

0. 前言

Watchdog字面上是“看门狗”的意思，有做过嵌入式低层的朋友应该知道，为了防止嵌入式系统MCU里的程序因为干扰而跑飞，专门在MCU里设计了一个定时器电路，叫做看门狗。当MCU正常工作的，每隔一段时间会输出一个信号给看门狗，也就是所谓的喂狗。如果程序跑飞，MCU在规定的时间内没法喂狗，这时看门狗就会直接触发一个reset信号，让CPU重新启动。

在Android系统的framework中，设计了一个系统服务Watchdog，它类似于一个软件看门狗，用来保护重要的系统服务。它的源代码位于：

frameworks/base/services/core/java/com/android/server/Watchdog.java

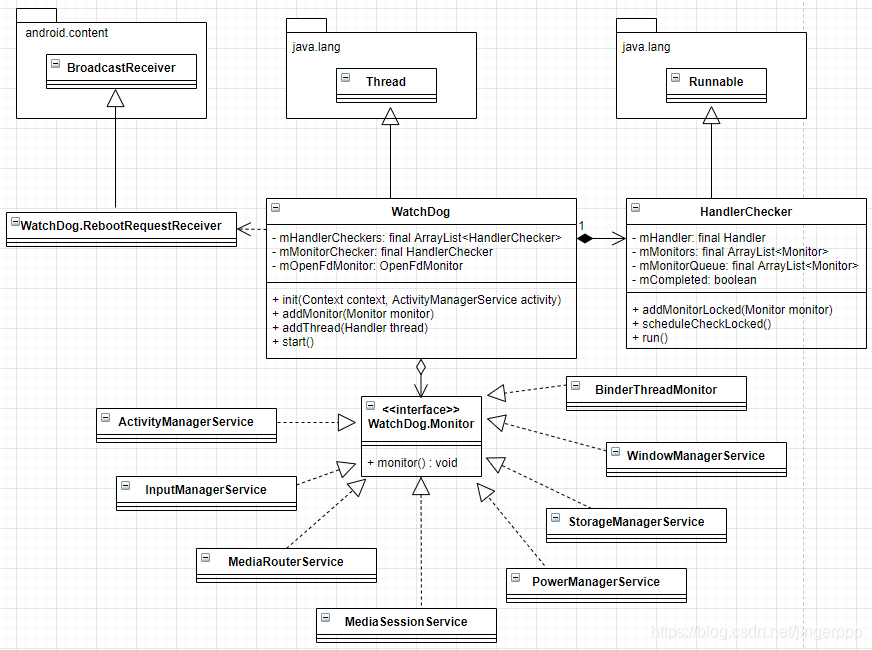

流程图：

1. 获取WatchDog 对象

public class Watchdog extends Thread { }

想要分析一个功能代码，可能先从本身的源头找起，对于Java 类首先看的就是类的定义以及构造构造函数啦！

从这里看 WatchDog 其实一个Thread，这个Thread 可能比较特殊而已，至于怎么特殊，下面会在SystemServer 分析的时候说明。那对于一个Thread，核心的操作部分就是run() 函数了，这个最重要的部分会放在最后解析。

再来看下WatchDog 的构造函数：

private Watchdog() { }

WatchDog 构造函数是private，对于外界获取对象的接口为：

    public static Watchdog getInstance() {        if (sWatchdog == null) {            sWatchdog = new Watchdog();        }         return sWatchdog;    }

外界获取WatchDog 就是通过getInstance()，至于这个“外界”后面会补充。

2. WatchDog 的启动

/frameworks/base/services/java/com/android/server/SystemServer.java     private void startBootstrapServices(@NonNull TimingsTraceAndSlog t) {        t.traceBegin("startBootstrapServices");         // Start the watchdog as early as possible so we can crash the system server        // if we deadlock during early boot        t.traceBegin("StartWatchdog");        final Watchdog watchdog = Watchdog.getInstance();        watchdog.start();        t.traceEnd();         ...         t.traceBegin("InitWatchdog");        watchdog.init(mSystemContext, mActivityManagerService);        t.traceEnd();         ...    }

从第一节得知 WatchDog 实际是一个 thread，而且是以单例的形式存在，则需要确定其启动的地方。

这部分代码主要作用：

创建WatchDog 实例；
运行WatchDog thread；
在AMS 启动后，执行init() 函数，传入mSystemContext 和 AMS 实例；

由此，WatchDog 线程是在 system_server 进程中启动，专门用来给 system_server 中的其他线程喂狗。

3. 构造函数

private Watchdog() {    //线程名为watchdog	super("watchdog");  	//将fg thread 单独提出作为主要的checker	mMonitorChecker = new HandlerChecker(FgThread.getHandler(),			"foreground thread", DEFAULT_TIMEOUT);	mHandlerCheckers.add(mMonitorChecker);	    //创建主线程的checker	mHandlerCheckers.add(new HandlerChecker(new Handler(Looper.getMainLooper()),			"main thread", DEFAULT_TIMEOUT));	//创建UI thread 的checker	mHandlerCheckers.add(new HandlerChecker(UiThread.getHandler(),			"ui thread", DEFAULT_TIMEOUT));	//创建Io thread 的checker	mHandlerCheckers.add(new HandlerChecker(IoThread.getHandler(),			"i/o thread", DEFAULT_TIMEOUT));	//创建display thread 的checker	mHandlerCheckers.add(new HandlerChecker(DisplayThread.getHandler(),			"display thread", DEFAULT_TIMEOUT));	//创建animation thread 的checker	mHandlerCheckers.add(new HandlerChecker(AnimationThread.getHandler(),			"animation thread", DEFAULT_TIMEOUT));	//创建surface animation thread 的checker	mHandlerCheckers.add(new HandlerChecker(SurfaceAnimationThread.getHandler(),			"surface animation thread", DEFAULT_TIMEOUT)); 	//fg thread的checker 中添加对binder 的checker	addMonitor(new BinderThreadMonitor());     // 添加对watchdog 相关目录的监控	mOpenFdMonitor = OpenFdMonitor.create(); 	mInterestingJavaPids.add(Process.myPid()); 	// See the notes on DEFAULT_TIMEOUT.	assert DB ||			DEFAULT_TIMEOUT > ZygoteConnectionConstants.WRAPPED_PID_TIMEOUT_MILLIS;}

3.1 设定线程名

设WatchDog 的线程名为 watchdog

3.2 创建 HandlerChecker

WatchDog 中靠 HandlerChecker 来完成check 工作，每个 HandlerChecker 伴随一个Handler，即一个独立的 Looper 和 Thread。

WatchDog 在创建的时候指定对 FgThread、MainThread、UIThread、IoThread、DisplayThread、AnimationThread、SurfaceAnimationThread 等thread 的监控，当然后期可以通过接口动态添加到 check list(mHandlerCheckers) 中，例如通过接口 addThread()，该函数后面会详细剖析，可以查看第 5.2 节。

MainThread 是在 SystemServer 运行的时候创建的

frameworks/base/services/java/com/android/server/SystemServer.javaprivate void run() { … Looper.prepareMainLooper(); …}
其他的Thread 最终都是继承自HandlerThread（详细看 **Android HandlerThread 详解**）

HandlerChecker 有3 个参数分别是Handler 对象、name、以及触发watchdog 的最大时间间隔，详细的HandlerChecker 看下面第6节。

重要的几个 thread 在这里都有监听，它们都有专门的名字：
- android**.**fg
- android**.**ui
- android**.**io
- android**.**display
- android**.**anim
- android**.anim.**lf

3.3 添加对binder 的监控

    private static final class BinderThreadMonitor implements Watchdog.Monitor {        @Override        public void monitor() {            Binder.blockUntilThreadAvailable();        }    }

monitor() 会调用到 native 层 IPCThreadState：

frameworks/native/libs/binder/IPCThreadState.cpp void IPCThreadState::blockUntilThreadAvailable(){    pthread_mutex_lock(&mProcess->mThreadCountLock);    while (mProcess->mExecutingThreadsCount >= mProcess->mMaxThreads) {        ALOGW("Waiting for thread to be free. mExecutingThreadsCount=%lu mMaxThreads=%lu\n",                static_cast<unsigned long>(mProcess->mExecutingThreadsCount),                static_cast<unsigned long>(mProcess->mMaxThreads));        pthread_cond_wait(&mProcess->mThreadCountDecrement, &mProcess->mThreadCountLock);    }    pthread_mutex_unlock(&mProcess->mThreadCountLock);}

BinderThreadMonitor 会被添加到 fg thread 中，主要是用于确认binder 是否有出现不够用的情况，例如，假设 binder 的max thread 为15个，超过15后就需要 check 是否存在 binder 阻塞。

3.4 创建OpenFdMonitor

public static OpenFdMonitor create() {	// Only run the FD monitor on debuggable builds (such as userdebug and eng builds).	if (!Build.IS_DEBUGGABLE) {		return null;	} 	final StructRlimit rlimit;	try {		rlimit = android.system.Os.getrlimit(OsConstants.RLIMIT_NOFILE);	} catch (ErrnoException errno) {		Slog.w(TAG, "Error thrown from getrlimit(RLIMIT_NOFILE)", errno);		return null;	}  	final File fdThreshold = new File("/proc/self/fd/" + (rlimit.rlim_cur - FD_HIGH_WATER_MARK));	return new OpenFdMonitor(new File("/data/anr"), fdThreshold);}

只有 debug 版本才做 fd monitor，例如 userdebug 或 eng；
主要是确认 /data/anr 路径的正常性；

3.5 mInterestingJavaPids

主要是触发WatchDog 或者 HALF time 的时候，将这里存的 pid 所对应的堆栈dump 出来。AMS 中每次启动一个进程时，都会调用 handleProcessStartedLocked() 最终调用 WatchDog**.**processStarted() 添加到 WatchDog 中，而process 也是有限定的，如下：

    private static boolean isInterestingJavaProcess(String processName) {        return processName.equals(StorageManagerService.sMediaStoreAuthorityProcessName)                || processName.equals("com.android.phone");    }      public void processStarted(String processName, int pid) {        if (isInterestingJavaProcess(processName)) {            Slog.i(TAG, "Interesting Java process " + processName + " started. Pid " + pid);            synchronized (this) {                mInterestingJavaPids.add(pid);            }        }    }

4. init 函数

    public void init(Context context, ActivityManagerService activity) {        mResolver = context.getContentResolver();        mActivity = activity;         context.registerReceiver(new RebootRequestReceiver(),                new IntentFilter(Intent.ACTION_REBOOT),                android.Manifest.permission.REBOOT, null);    }

注册了reboot 的广播，软重启的操作是在这里进行的：

    final class RebootRequestReceiver extends BroadcastReceiver {        @Override        public void onReceive(Context c, Intent intent) {            if (intent.getIntExtra("nowait", 0) != 0) {                rebootSystem("Received ACTION_REBOOT broadcast");                return;            }            Slog.w(TAG, "Unsupported ACTION_REBOOT broadcast: " + intent);        }    }     void rebootSystem(String reason) {        Slog.i(TAG, "Rebooting system because: " + reason);        IPowerManager pms = (IPowerManager)ServiceManager.getService(Context.POWER_SERVICE);        try {            pms.reboot(false, reason, false);        } catch (RemoteException ex) {        }    }

该软重启的 intent 中需要设定一个参数 nowait，且不为0.

5. 其他几个重要函数

5.1 addMonitor()

    public void addMonitor(Monitor monitor) {        synchronized (this) {            mMonitorChecker.addMonitorLocked(monitor);//通过此接口会将monitor添加到fg thread中        }    }

本函数是将 monitor 添加到 mMonitorChecker 中监控；

    public interface Monitor {        void monitor();    }

例如AMS 构造函数中：

Watchdog.getInstance().addMonitor(this);

5.2 addThread()

    public void addThread(Handler thread) {        addThread(thread, DEFAULT_TIMEOUT);    }     public void addThread(Handler thread, long timeoutMillis) {//通过此接口新建HandlerChecker        synchronized (this) {            final String name = thread.getLooper().getThread().getName();            mHandlerCheckers.add(new HandlerChecker(thread, name, timeoutMillis));        }    }

通过本函数新建 HandlerChecker 并添加到 mHandlerCheckers 中，然后进行 check 该线程是否阻塞，默认timeout 为 60s；

例如 AMS 构造函数中：

Watchdog.getInstance().addThread(mHandler);

6. HandlerChecker类

在分析WatchDog 核心函数 run 之前，先来分析下核心处理类 HandlerChecker，所有 thread 的监听、处理都是在这个类中。

6.1 HandlerChecker 是一个Runnable

public final class HandlerChecker implements Runnable {

6.2 HandlerChecker的构造

HandlerChecker(Handler handler, String name, long waitMaxMillis) {	mHandler = handler;	mName = name;	mWaitMax = waitMaxMillis;	mCompleted = true;}

构造参数有三个：

handler 用来发消息，通过handler 可以确定 thread；
name 为 HandlerChecker 对应thread 的描述时使用，除了构造中的特殊的checker 有特殊的name，其他通过 addThread() 接口创建的 checker，都是使用线程名；
waitMaxMillis 为监控时最大时长，默认为60s；

6.3 核心变量

private final ArrayList<Monitor> mMonitors = new ArrayList<Monitor>();private final ArrayList<Monitor> mMonitorQueue = new ArrayList<Monitor>();

一个HandlerChecker 中可以添加多个monitor，为了安全考虑，防止在monitor check 过程中添加新的monitor，将过程分两部分：

每次HandlerChecker 在schedule check的时候，只检查 mMonitors；
schedule check 过程中，新添加的monitor 都临时存放在 mMonitorQueue 中；

详细看scheduleCheckLocked() 函数，即第 6.4 节。

6.4 scheduleCheckLocked

public void scheduleCheckLocked() {	if (mCompleted) { //step 1		// Safe to update monitors in queue, Handler is not in the middle of work		mMonitors.addAll(mMonitorQueue);		mMonitorQueue.clear();	}	if ((mMonitors.size() == 0 && mHandler.getLooper().getQueue().isPolling())			|| (mPauseCount > 0)) { //step 2		mCompleted = true;		return;	}	if (!mCompleted) { //step 3		// we already have a check in flight, so no need		return;	} 	mCompleted = false; //step 4	mCurrentMonitor = null;	mStartTime = SystemClock.uptimeMillis();	mHandler.postAtFrontOfQueue(this);}

逻辑比较简单，见代码中注释，将逻辑分为4个部分：

step1： 新的 schedule 时 mCompleted 为 true，会将 mMonitorQueue 中的 monitor copy到mMonitor 中，用以在 run() 函数中 check；
step2：如果 handle 的 Looper 处于 polling 状态，且没有 monitor 添加进来，或者是HandlerChecker 处于pause 状态，不做 schedule check，直接指定 schedule 完成状态；
step3：如果 HandlerChecker 中有 monitor 或者是 Looper 中有消息在处理，会跳过 step2, 如果是第一次执行 step3 的 case 是不会处理，如果 mCompleted 此时为false，那肯定是schedule 已经执行过一次，但是30s 的时候并没有执行完成，于是这里直接return，为了再给一次机会，再等 30s 等待 monitor 或者 msg 处理完成；
step4：能进入 step4，是因为上一次的 schedule 顺利执行完成，通过mHandler.post() 函数准备执行 run() 函数，run() 如果顺利执行完成则会将mCompleted 置为true，不会进入 step3；

6.5 run() 函数

public void run() {	final int size = mMonitors.size();	for (int i = 0 ; i < size ; i++) {		synchronized (Watchdog.this) {			mCurrentMonitor = mMonitors.get(i);		}		mCurrentMonitor.monitor();	} 	synchronized (Watchdog.this) {		mCompleted = true;		mCurrentMonitor = null;	}}

通过一个循环分别调用每一个 monitor 的 monitor() 函数，如果其中一个阻塞了，则无法退出该循环，mCompleted 状态也不会变成 true，如果 mCompleted 为false，WatchDog 只能通过时间来进一步确认状态，在下面一节中会详细说明。

用 AMS 中的 monitor 来举例：

frameworks/base/services/core/java/com/android/server/am/AMS.java     public void monitor() {        synchronized (this) { }    }

AMS 的 monitor 就是为了 check AMS 是否死锁了。

7. WatchDog 的run() 函数

上面的基本函数都大概解析完了，对于一个Thread 那最重要的肯定还是run() 函数，这里也是WatchDog 的监测机制所在，因为代码比较多，这里裁剪分析。

step 1：建立死循环

WatchDog 在整个系统运行过程中都需要存在的，除非了进程或是系统重启了，不然WatchDog 需要长期运行。

    public void run() {        boolean waitedHalf = false;        while (true) {            ...        }    }

step2：创建schedule

            synchronized (this) {                long timeout = CHECK_INTERVAL;                 for (int i=0; i<mHandlerCheckers.size(); i++) {                    HandlerChecker hc = mHandlerCheckers.get(i);                    hc.scheduleCheckLocked();                }

读取所有的 mHandlerCheckers，执行每一个 checker 中的 scheduleCheckLocked() 函数，下面会等待 30 s 的时间，然后在收集这些 checker 的状态。

注意两点：

timeout 默认为30s（DEFAULT_TIMEOUT / 2），所有的 schedule 启动完会 wait 30s 等待所有的 schedule 都能顺利执行完；
启动schedule 会加上锁，与 HandlerChecker 的run() 函数互斥，这就要求，在wait 之前，HandlerChecker 的runnable 是无法运行的，下文在 wait() 的时候会释放this 对象的锁，runnable 才可以顺利执行(wait/synchronized 使用)；

step3：等待30s

                long start = SystemClock.uptimeMillis();                while (timeout > 0) {                    if (Debug.isDebuggerConnected()) {                        debuggerWasConnected = 2;                    }                    try {                        wait(timeout);                        // Note: mHandlerCheckers and mMonitorChecker may have changed after waiting                    } catch (InterruptedException e) {                        Log.wtf(TAG, e);                    }                    if (Debug.isDebuggerConnected()) {                        debuggerWasConnected = 2;                    }                    timeout = CHECK_INTERVAL - (SystemClock.uptimeMillis() - start);                }

这里等待30s，直到时间完全用完。此处调用 wait() 会临时释放 this 这把锁，这样所有的 checker 就会进入下一步处理，即 runnable() 处理。

step4：收集check 完成状态

                    final int waitState = evaluateCheckerCompletionLocked();                    if (waitState == COMPLETED) {                        // The monitors have returned; reset                        waitedHalf = false;                        continue;                    } else if (waitState == WAITING) {                        // still waiting but within their configured intervals; back off and recheck                        continue;                    } else if (waitState == WAITED_HALF) {                        if (!waitedHalf) {                            Slog.i(TAG, "WAITED_HALF");                            // We've waited half the deadlock-detection interval.  Pull a stack                            // trace and wait another half.                            ArrayList<Integer> pids = new ArrayList<>(mInterestingJavaPids);                            ActivityManagerService.dumpStackTraces(pids, null, null,                                    getInterestingNativePids(), null);                            waitedHalf = true;                        }                        continue;                    }

在 30s 时间等待完成后，通过 evaluateCheckerCompletionLocked() 函数来收集所有 checkers 的状态。

状态分：

COMPLETED：顺利完成
WAITING：有可能 HandlerChecker 中的 monitor 比较多，而部分 monitor 占用时间比较长，这就导致有些 monitor 执行不到30s时，wait 就结束了，这时候会返回WAITING 状态，继续等待下一个schedule；
WATIED_HALF：同WAITING，会继续等待下一个schedule，不同于 WAITING，WAITED_HALF 会通过AMS 去 dump 一次 stack；
OVERDUE：有 monitor 执行超过了60s，这个是不允许的，step5 会处理OVERDUE的情况

step5：处理OVERDUE 情况

                    blockedCheckers = getBlockedCheckersLocked();                    subject = describeCheckersLocked(blockedCheckers);

最开始是统计出OVERDUE 的HandlerChecker，存入blockedCheckers 中，并统计这些HandlerChecker 的描述。

    private ArrayList<HandlerChecker> getBlockedCheckersLocked() {        ArrayList<HandlerChecker> checkers = new ArrayList<HandlerChecker>();        for (int i=0; i<mHandlerCheckers.size(); i++) {            HandlerChecker hc = mHandlerCheckers.get(i);            if (hc.isOverdueLocked()) {                checkers.add(hc);            }        }        return checkers;    }

统计所有状态OVERDUE 的HandlerChecker。

    private String describeCheckersLocked(List<HandlerChecker> checkers) {        StringBuilder builder = new StringBuilder(128);        for (int i=0; i<checkers.size(); i++) {            if (builder.length() > 0) {                builder.append(", ");            }            builder.append(checkers.get(i).describeBlockedStateLocked());        }        return builder.toString();    }

统计所有符合条件的OVERDUE 的HandlerChecker 的描述，以逗号分割。

例如：

11-06 00:05:28.603  2197  2441 W Watchdog: *** WATCHDOG KILLING SYSTEM PROCESS: Blocked in monitor com.android.server.am.ActivityManagerService on foreground thread (android.fg), Blocked in handler on ActivityManager (ActivityManager)

接着就是保存日志，包括一些运行时的堆栈信息，这些日志是我们解决Watchdog问题的重要依据。如果判断需要杀掉system_server进程，则给当前进程(system_server)发送signal 9，详细信息看 Android 系统中WatchDog 日志分析

8. 通过AMS引入WatchDog 监控的根本形式

    Watchdog.getInstance().addMonitor(this);    Watchdog.getInstance().addThread(mHandler);

来看下一直说的monitor 是什么东西：

    public void monitor() {        synchronized (this) { }    }

这里其实就是确认AMS 中是否存在死锁，30秒后还是没有放出来这个锁，WatchDog 会在给一次机会，如果还是没有释放的话，会打印堆栈信息并且结束AMS 所在进程。

需要注意的是WatchDog 的监控，除了WatchDog 构造函数中的默认Thread，外界若需要添加监控，需要通过两种途径：

addMonitor(Monitor monitor)；
addThread(Handler thread)；

两个接口区别在于参数，一个传入的是monitor，例如WatchDog 内部的 BinderThreadMonitor 或AMS 的monitor，monitor() 的处理是在 fg thread 中；另一个传入的是Handler，通过第 5 节得知，addThread() 会创建一个HandlerChecker 对象单独监控；

那么，结合 HandlerChecker 的 **scheduleCheckLocked() **函数，可以认定，WatchDog 可以监控的形式有两种：

monitor：HandlerChecker专门用来维护monitor，run() 中逐个确认monitor是否正常运行
handler - msg：HandlerChecker 专门用来维护消息的监控，run() 中不会确认 monitor 的状态，而是直接将 mCompleted 置为 true，但是前提是Handler 中的 Looper 此时如果正在处理消息，这个消息不能阻塞此次 schedule 的 post，如果 Looper 中的消息处理超过 30s，那么HandlerChecker 中的 run() 只能等下一次 30s 时候才能有机会执行；

9. WatchDog 针对系统的 monitor 监控

ActivityManagerService
InputManagerService
MediaProjectionManagerService
MediaRouterService
MediaSessionService
PowerManagerService
StorageManagerService
TvRemoteService
WindowManagerService

都是通过addMonitor() 添加到 fg thread 的 HandlerChecker 中。

10. WatchDog 中Handler msg监控

都是通过 Handler 的方式添加到各自的 HandlerChecker 中，有的是在 WatchDog 的构造的时候添加，有的是后期通过 addThread() 方式添加。

11. AMS WD 举例

第 8 节中列出了AMS 代码中 addMonitor() 和 addThread() 两种方式都使用了，所以在dump trace 的时候会列举 fg thread 的 stack trace 和 ActivityManager stack trace：

11-06 00:05:28.603  2197  2441 W Watchdog: *** WATCHDOG KILLING SYSTEM PROCESS: Blocked in monitor com.android.server.am.ActivityManagerService on foreground thread (android.fg), Blocked in handler on ActivityManager (ActivityManager)11-06 00:05:28.603  2197  2441 W Watchdog: foreground thread stack trace:11-06 00:05:28.603  2197  2441 W Watchdog:     at com.android.server.am.ActivityManagerService.monitor(ActivityManagerService.java:23862)11-06 00:05:28.604  2197  2441 W Watchdog:     at com.android.server.Watchdog$HandlerChecker.run(Watchdog.java:211)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.Handler.handleCallback(Handler.java:790)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.Handler.dispatchMessage(Handler.java:99)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.Looper.loop(Looper.java:164)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.HandlerThread.run(HandlerThread.java:65)11-06 00:05:28.604  2197  2441 W Watchdog:     at com.android.server.ServiceThread.run(ServiceThread.java:46)11-06 00:05:28.604  2197  2441 W Watchdog: ActivityManager stack trace:11-06 00:05:28.604  2197  2441 W Watchdog:     at com.android.server.am.ActivityManagerService.idleUids(ActivityManagerService.java:23305)11-06 00:05:28.604  2197  2441 W Watchdog:     at com.android.server.am.ActivityManagerService$MainHandler.handleMessage(ActivityManagerService.java:2428)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.Handler.dispatchMessage(Handler.java:106)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.Looper.loop(Looper.java:164)11-06 00:05:28.604  2197  2441 W Watchdog:     at android.os.HandlerThread.run(HandlerThread.java:65)11-06 00:05:28.604  2197  2441 W Watchdog:     at com.android.server.ServiceThread.run(ServiceThread.java:46)11-06 00:05:28.604  2197  2441 W Watchdog: *** GOODBYE

具体的可以看 Android 系统中WatchDog 日志分析

总结：

Android 中的WatchDog 主要是监测系统中重要服务，例如AMS、WMS 等，当注册的monitor 无法通过检测，或者是消息处理超时的时候就会触发WatchDog，最后可能会引起系统的重启。

下一篇博文 Android 系统中WatchDog 日志分析中会结合实例详解run() 第 4 步保存日志。
